pcb设计途中遇到的难题答疑

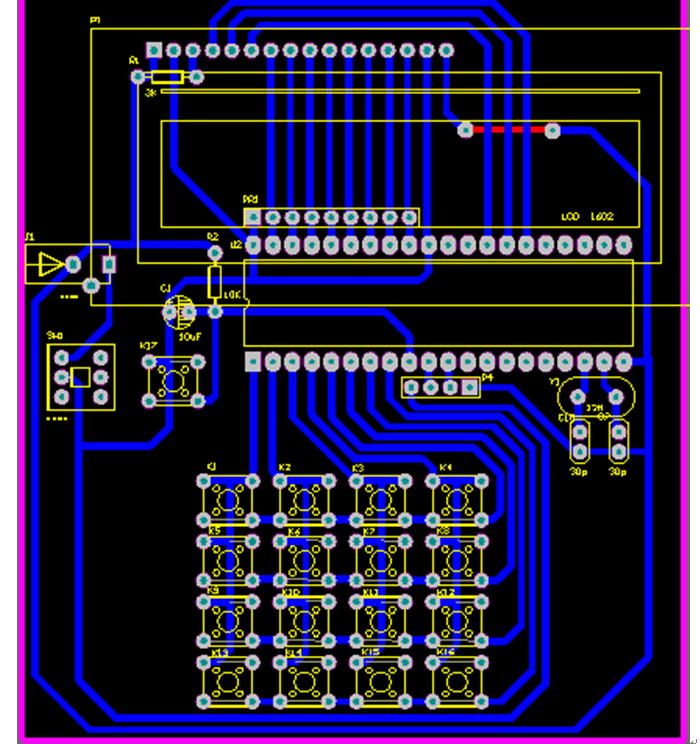

　　何为pcb设计？这是一种通过电路原理图作为媒介实现电路设计者所需求多项功能的产品设计。

　　pcb设计不是易事，需要考虑到方方面面，既要综合考虑外部连接的各种布局，还要评估内部电子元件的优化布局。其中的元素包括有弱电保护问题还有热耗散因素等。优秀的pcb设计可以将生产成本技术降低，言简意赅的pcb设计更是满足手工操作需求，而复杂的pcb设计无疑要借助CAD制图来实现。

　　那么，pcb设计途中会经常遇到各种各样的难题，下面就针对一些难题进行答疑：

　　一是图形层的滥用。

　　在一些图形层上进行滥用，毫无疑问是一种耗材的浪费。举例说明下，本来是五层板设计，但却被设计成了六层，连接线的增多是不是对材料造成了耗费。pcb设计丝毫不可以马虎，更加不能图方便、图省事；可如果因为连接线的遗漏，必然会造成断路；如果是因为连接线标注的问题导致短路时，问题将更加严重，所以在pcb设计的过程中必须要做到头脑思绪清楚，以保证图形层的完整。

　　二是大面积的网络，间距预留过分小。

　　要知道pcb设计是需要依托学术技术的，一旦组成大面积网格线同线间的边缘过分小时，这里的小是指小于0.3毫米，必然导致在后期印制制造的过程中，图转工序在显示完影后事产生过多的碎膜附于板子上面，这样的现象会导致什么问题呢？即是造成断线。

　　三是表面贴装器件焊盘过分短。

　　在通断测试的途中，在表面贴装器件的设计过程中，两脚之间间距过分小，而且器件的排布过分密时，一旦测试针安装位置有交错时，虽然不会影响整体的器件安装，却也会导致测试针无法错开位置。

　　四是pcb设计途中块填充过多，或采用极线的线填充。

　　倘若pcb设计设计途中采用这种方法，容易造成光绘数据的丢失现象，也将导致光数据的不全面性，同样还会导致数据处理的难度，增加后面操作的繁琐性和冗余性。

　　五是pcb设计用填充画焊盘。

　　怎么说呢？pcb设计的目的是为了后期的生产加工，虽然填充块画焊盘在设计的途中可以通过DRC的检查，但是被投入到生产中却是不行的，因为这样的焊般不可以直接生成阻焊数据，必然也就会导致器件焊装的困难重重。

　　六是pcb设计途中字符放置的不合理性。

　　千万不要觉得这是个可以忽视的问题，殊不知一叶瞥目带来的危害性。pcb设计途中，一旦字符设计的太小时，就会导致丝网印刷的困难，但是，如果字符被放置的过分大时，就会导致它们间的相互重叠性，就更加无法区分。

　　pcb设计途中遇到的难题答疑？其时可能出现的问题有很多，而上述的五点只是小编整理的一小部分，如果还有更多的疑惑就请继续关注我们，我们会定期为你提供pcb设计的相关知识点。
